Aufrufen des Blockschaltbilds

Um das aktuelle Optimierungsproblem graphisch darzustellen, kann das Blockschaltbild einer Variante aufgerufen werden.

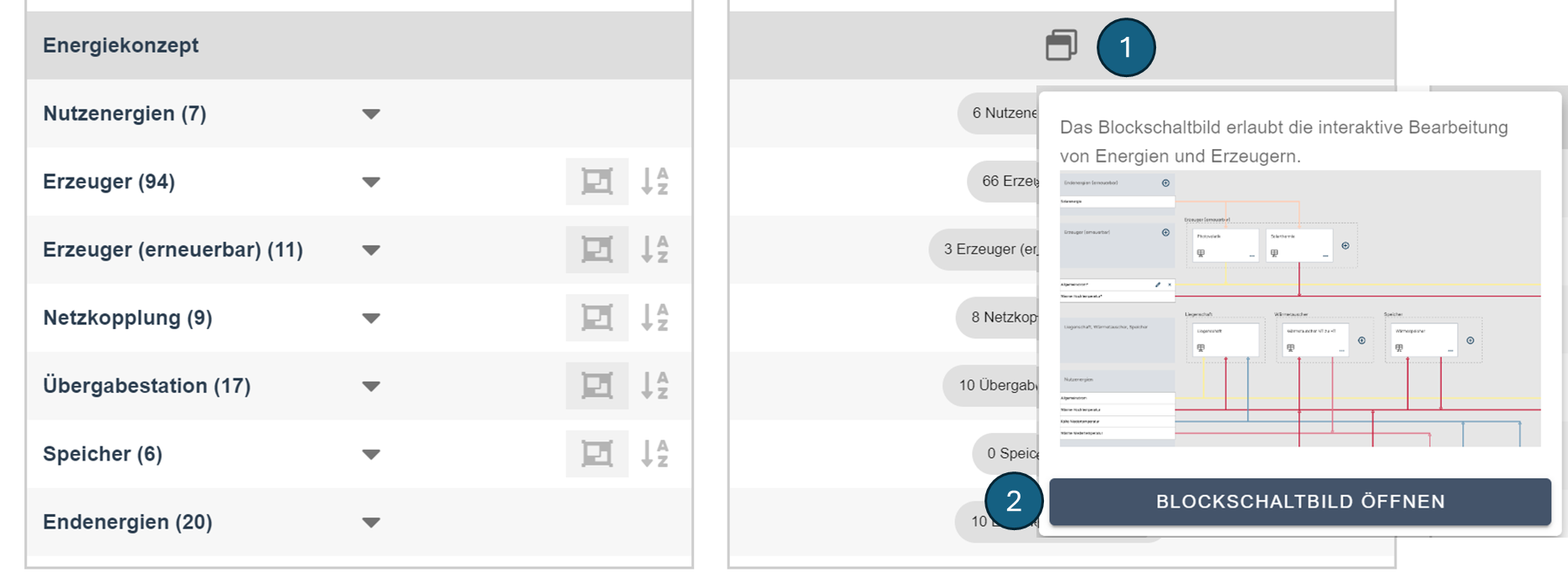

Klicke dazu auf den Button "Blockschaltbild öffnen" oberhalb der Systembearbeitung.

Das Blockschaltbild öffnet sich neben der gewählten Variante (im Split-Screen-Modus) und kann bearbeitet werden. Wird das Blockschaltbild geschlossen, sind wieder alle Varianten sichtbar.

Hinweis: Jede Variante verfügt über einen eigenen "Öffnen-Button", da das Blockschaltbild für jede Variante individuell ist und nur ihre spezifische Konfiguration darstellt.
